一、工作原理

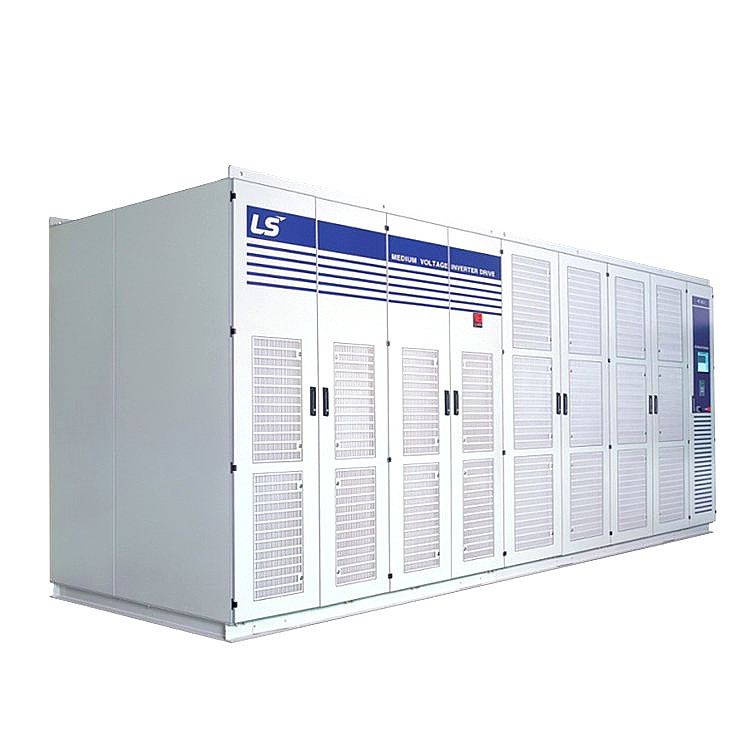

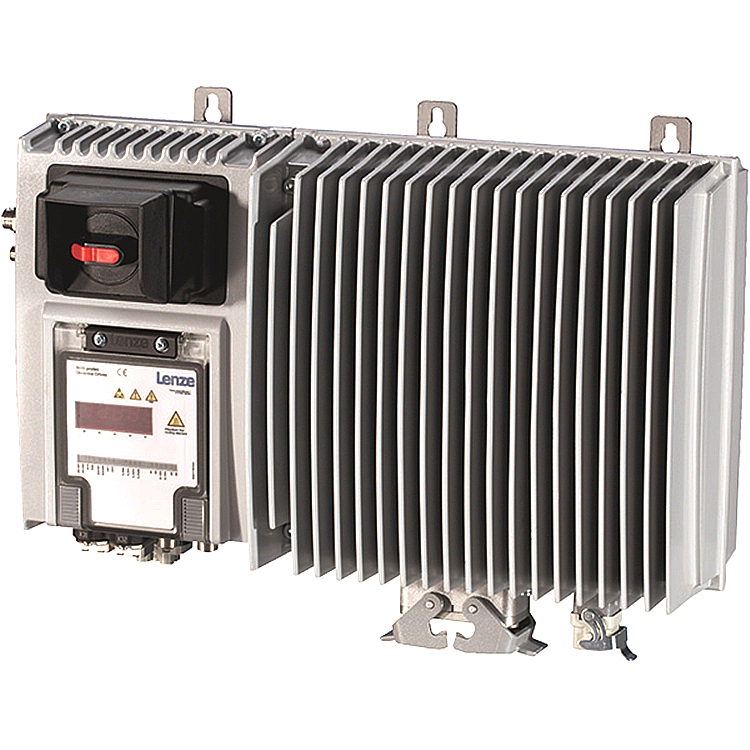

變頻器（Variable-frequency Drive，VFD）是應用變頻技術與微電子技術，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。變頻器主要由整流（交流變直流）、濾波、逆變（直流變交流）、制動單元、驅動單元、檢測單元微處理單元等組成。變頻器靠?jì)炔縄GBT的開斷來調整輸出電源的電壓和頻率，根據電機的實際需要來提供其所需要的電源電壓，進而達到節能、調速的目的，另外，變頻器還有很多的保護功能，如過流、過壓、過載保護等等。隨著工業自動化程度的不斷提高，變頻器也得到了非常廣泛的應用。

二、控制方式

低壓通用變頻輸出電壓為380～650V，輸出功率為0.75～400kW，工作頻率為0～400Hz，它的主電路都采用交—直—交電路。其控制方式經歷了以下四代。

正弦脈寬調制(SPWM)控制方式

其特點是控制電路結構簡單、成本較低，機械特性硬度也較好，能夠滿足一般傳動的平滑調速要求，已在產業的各個領域得到廣泛應用。但是，這種控制方式在低頻時，由于輸出電壓較低，轉矩受定子電阻壓降的影響比較顯著，使輸出最大轉矩減小。另外，其機械特性終究沒有直流電動機硬，動態轉矩能力和靜態調速性能都還不盡如人意，且系統性能不高、控制曲線會(huì )隨負載的變化而變化，轉矩響應慢、電機轉矩利用率不高，低速時因定子電阻和逆變器死區效應的存在而性能下降，穩定性變差等。因此人們又研究出矢量控制變頻調速。

電壓空間矢量(SVPWM)控制方式

它是以三相波形整體生成效果為前提，以逼近電機氣隙的理想圓形旋轉磁場軌跡為目的，一次生成三相調制波形，以?xún)惹卸噙呅伪平鼒A的方式進行控制的。經實踐使用后又有所改進，即引入頻率補償，能消除速度控制的誤差；通過反饋估算磁鏈幅值，消除低速時定子電阻的影響；將輸出電壓、電流閉環，以提高動態的精度和穩定度。但控制電路環節較多，且沒有引入轉矩的調節，所以系統性能沒有得到根本改善。

矢量控制(VC)方式

矢量控制變頻調速的做法是將異步電動機在三相坐標系下的定子電流Ia、Ib、Ic、通過三相－二相變換，等效成兩相靜止坐標系下的交流電流Ia1Ib1，再通過按轉子磁場定向旋轉變換，等效成同步旋轉坐標系下的直流電流Im1、It1(Im1相當于直流電動機的勵磁電流；It1相當于與轉矩成正比的電樞電流)，然后模仿直流電動機的控制方法，求得直流電動機的控制量，經過相應的坐標反變換，實現對異步電動機的控制。其實質是將交流電動機等效為直流電動機，分別對速度，磁場兩個分量進行獨立控制。通過控制轉子磁鏈，然后分解定子電流而獲得轉矩和磁場兩個分量，經坐標變換，實現正交或解耦控制。矢量控制方法的提出具有劃時代的意義。然而在實際應用中，由于轉子磁鏈難以準確觀測，系統特性受電動機參數的影響較大，且在等效直流電動機控制過程中所用矢量旋轉變換較復雜，使得實際的控制效果難以達到理想分析的結果。

直接轉矩控制(DTC)方式

1985年，德國魯爾大學的DePenbrock教授首次提出了直接轉矩控制變頻技術。該技術在很大程度上解決了上述矢量控制的不足，并以新穎的控制思想、簡潔明了的系統結構、優良的動靜態性能得到了迅速發展。該技術已成功地應用在電力機車牽引的大功率交流傳動上。 直接轉矩控制直接在定子坐標系下分析交流電動機的數學模型，控制電動機的磁鏈和轉矩。它不需要將交流電動機等效為直流電動機，因而省去了矢量旋轉變換中的許多復雜計算；它不需要模仿直流電動機的控制，也不需要為解耦而簡化交流電動機的數學模型。

矩陣式交—交控制方式

VVVF變頻、矢量控制變頻、直接轉矩控制變頻都是交—直—交變頻中的一種。其共同缺點是輸入功率因數低，諧波電流大，直流電路需要大的儲能電容，再生能量又不能反饋回電網，即不能進行四象限運行。為此，矩陣式交—交變頻應運而生。由于矩陣式交—交變頻省去了中間直流環節，從而省去了體積大、價格貴的電解電容。它能實現功率因數為l，輸入電流為正弦且能四象限運行，系統的功率密度大。該技術雖尚未成熟，但仍吸引著眾多的學者深入研究。其實質不是間接的控制電流、磁鏈等量，而是把轉矩直接作為被控制量來實現的。具體方法是：

1、控制定子磁鏈引入定子磁鏈觀測器，實現無速度傳感器方式；

2、自動識別(ID)依靠精確的電機數學模型，對電機參數自動識別；

3、算出實際值對應定子阻抗、互感、磁飽和因素、慣量等算出實際的轉矩、定子磁鏈、轉子速度進行實時控制；

4、實現Band—Band控制按磁鏈和轉矩的Band—Band控制產生PWM信號，對逆變器開關狀態進行控制。

矩陣式交—交變頻具有快速的轉矩響應(<2ms)，很高的速度精度(±2%，無PG反饋)，高轉矩精度(<+3%)；同時還具有較高的起動轉矩及高轉矩精度，尤其在低速時(包括0速度時)，可輸出150%～200%轉矩。

三、功能作用

變頻節能

變頻器節能主要表現在風機、水泵的應用上。風機、泵類負載采用變頻調速后，節電率為20%～60%，這是因為風機、泵類負載的實際消耗功率基本與轉速的三次方成比例。當用戶需要的平均流量較小時，風機、泵類采用變頻調速使其轉速降低，節能效果非常明顯。而傳統的風機、泵類采用擋板和閥門進行流量調節，電動機轉速基本不變，耗電功率變化不大。據統計，風機、泵類電動機用電量占全國用電量的31%，占工業用電量的50%。在此類負載上使用變頻調速裝置具有非常重要的意義。目前，應用較成功的有恒壓供水、各類風機、中央空調和液壓泵的變頻調速。

在自動化系統中應用

由于變頻器內置有32位或16位的微處理器，具有多種算術邏輯運算和智能控制功能，輸出頻率精度為0.1%~0.01%，且設置有完善的檢測、保護環節，因此，在自動化系統中獲得廣泛應用。例如：化纖工業中的卷繞、拉伸、計量、導絲；玻璃工業中的平板玻璃退火爐、玻璃窯攪拌、拉邊機、制瓶機；電弧爐自動加料、配料系統以及電梯的智能控制等。變提高工藝水平和產品質量方面的應用頻器在數控機床控制、汽車生產線、造紙和電梯上的應用。

在提高工藝水平和產品質量方面的應用

變頻器還可以廣泛應用于傳送、起重、擠壓和機床等各種機械設備控制領域，它可以提高工藝水平和產品質量，減少設備的沖擊和噪聲，延長設備的使用壽命。采用變頻調速控制后，使機械系統簡化，操作和控制更加方便，有的甚至可以改變原有的工藝規范，從而提高了整個設備的功能。例如，紡織和許多行業用的定型機，機內溫度是靠改變送入熱風的多少來調節的。輸送熱風通常用的是循環風機，由于風機速度不變，送入熱風的多少只有用風門來調節。如果風門調節失靈或調節不當就會(huì )造成定型機失控，從而影響成品質量。循環風機高速啟動，傳動帶與軸承之間磨損非常厲害，使傳動帶變成了一種易耗品。在采用變頻調速后，溫度調節可以通過變頻器自動調節風機的速度來實現，解決了產品質量問題。此外，變頻器能夠很方便地實現風機在低頻低速下啟動并減少了傳動帶與軸承之間的磨損，還可以延長設備的使用壽命，同時可以節能40%。

實現電機軟啟動

電機硬啟動不僅會(huì )對電網造成嚴重的沖擊，而且會(huì )對電網容量要求過高，啟動時產生的大電流和震動對擋板和閥門的損害極大，對設備、管路的使用壽命極為不利。而使用變頻器后，變頻器的軟啟動功能將使啟動電流從零開始變化，最大值也不超過額定電流，減輕了對電網的沖擊和對供電容量的要求，延長了設備和閥門的使用壽命，同時也節省設備的維護費用。
