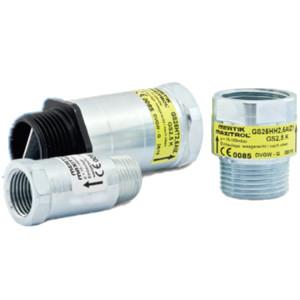

MAXITROL溢流閥GS..HT..AI

SENTRY GS設計用于在達到預定流量時關閉，關閉氣流。天然氣公司使用溢流閥（EFV），以在天然氣管道破裂的情況下將損壞風險降至更低。SENTRY GS已在世界各地的地下燃氣服務管線和住宅設施中成功有效地使用了25年。僅在德國，目前就有超過1000000個Maxitrol溢流閥投入使用。

Maxitrol EFV在工廠進行校準，提供準確可靠的關閉流量。在標稱流量范圍內，EFV保持在穩定的打開位置。如果配備旁通閥，SENTRY GS將在下游管線修復并重新加壓后重新打開。

內部氣體裝置的溢流閥安裝在主氣體手動切斷閥（ECV）的下游。SENTRY GS還可與熱激活切斷裝置SENTRY GT結合使用，該裝置可切斷92 °C至100 °C。

• 公稱尺寸從DN15到DN50（d20到d63）
• 工作壓力范圍為5至500 kPa
• 工廠單獨測試和作為一個完整的單元測試
• 沒有合成材料用于傳輸能量的部件
• 關閉流量為標稱流量的1.45倍
• 窄公差校準旁通孔，確?？焖僦匦麓蜷_(kāi)
• 低壓降
• 阻尼系統可大大減少有害關閉次數

氣體：符合DVGW工作表G 260（DIN EN 437）的天然氣、丙烷氣和丁烷氣

安裝：

TRGI：下游服務調節器

如果p ≤ 100  mbar/hPa，上游服務調節器

TRF：第二級上游氣體壓力調節

工作壓力范圍：15 – 100 mbar/hPa

壓降：≤ 0.5 mbar/hPa

容量max.：138 kW天然氣

160 kW 液化石油氣

脈沖阻尼系統：DN 15 – 25

旁通孔板：標準

旁通流量：2至30 l/h 空氣

熱阻：650 °C，max.5 bar（500 kPa）（外部熱阻）

環境溫度：- 20 °C至+ 60 °C溫度

螺紋連接：根據DIN EN 10226-1（ISO 7-1），錐形外螺紋和直內螺紋
